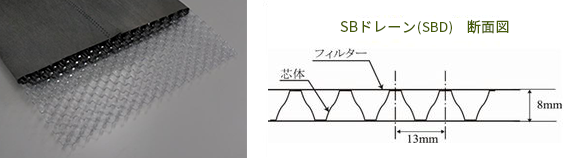

SBドレーン（SBD） SBDrain
サンドマットの替わりに水を改良エリア外に排出する水平ドレーン材
- サンドマット用の良質砂を使用しません。
- SBドレーン（SBD）を使用することで、圧密の遅れを改善します。
１.仕様
| 項目 | 単位 | 仕様 | ||
|---|---|---|---|---|
| 材質 | 芯材 | ー | 硬質塩化ビニール | |
| フィルター | ー | ポリエステル系不織布 | ||
| 寸法 | 厚さ | mm | 8.0±1.0 | |
| 幅 | mm | 305±3.0 (T-300) | ||
| 205±3.0 (T-200) | ||||
| 長さ | m | >50 | ||
| 面内透水係数 | m/sec | >5.0×10-2 | 100kPa i=0.5 | |
| 芯材圧縮強度 | kN/m2 | >200 | ー | |
| フィルター透水係数 | m/sec | >1.0×10-4 | ー | |
2.特長
- 盛土圧に耐えて排水性能を確保します。
- 地表面の不陸に柔軟に対応できます。
- プラスチックボードドレーン材としっかり接続しやすい素材と形状です。
3.荷姿例
| 項目 | 単位 | 仕様 | 備考 | |
|---|---|---|---|---|
| 巻長 | m | 50 | ー | |
| 巻取外形 | cm | 約90 | ー | |
| 巻重量 | T-300 | kg | 約11 | 1巻/梱包 |
| T-200 | 約15 | 2巻/梱包 | ||
