エコジオドレーン工法

持続的・循環型社会に貢献する環境配慮型バーチカルドレーン工法

• サンドマットを使用しない省資源型バーチカルドレーン工法です。
• 植物由来の生分解性プラスチックから作られたバーチカルドレーン材「ノーナルドレーン」および水平ドレーン材「BSBドレーン」を使用します。
• 埋立地、宅地などさまざまな軟弱地盤を改良する際にご使用いただけます。
• 使用するドレーン材は従来のプラスチックボードドレーンと同等の強度、排水性能を有するため、従来工法の設計・施工方法で対応できます。
• NETIS登録工法 KTK-070005-A　_{※NETIS掲載期間終了}

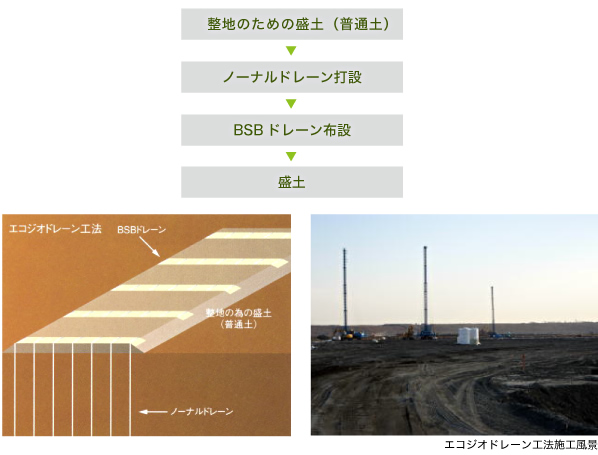

施工フロー

エコジオドレーン工法の施工

• バーチカルドレーン材として「ノーナルドレーン」、水平ドレーン材として「BSBドレーン」を使用します。
• ノーナルドレーンの配置および施工手法は、従来のバーチカルドレーン工法と同じです。
• 従来のバーチカルドレーン工法ではサンドマットを使用していましたが、エコジオドレーン工法ではBSBドレーンを使用します。
• 水平排水材の設計（製品幅・配置）はサンドマットの排水量をもとに行います。詳細は弊社までお問い合わせください。

施工フロー

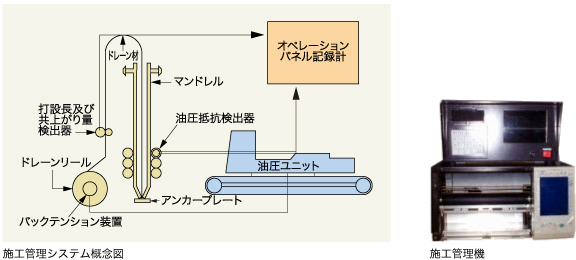

施工管理

• ドレーン材とマンドレルの動きを個々に検出して記録します。
• ドレーン材の打設長と共上がり量をそれぞれ検出します。
• 打設不良があった場合は近傍に追加打設します。
• 精度の高い経済的な施工管理システムです。

水平ドレーンの設計

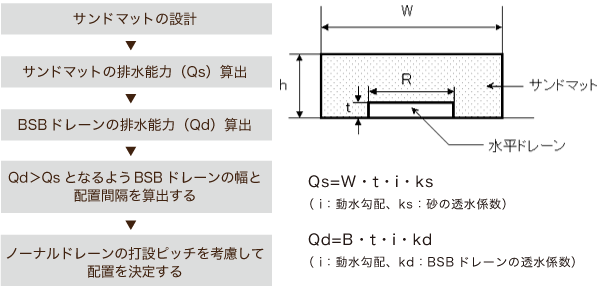

水平ドレーン材の設計（配置決定法）

• 排水量はサンドマットの設計を基準に設計します。
• 布設地盤面の段差や凹凸、異物との接触、覆土撒出時のドレーン材の押し出しを考慮して安全率を決定します。
• 排水能力、経済性を考慮して水平排水材の製品幅と布設ピッチを決定します。
• 弊社で設計（配置決定）をお手伝いしますので、お気軽にお問い合わせください。

水平ドレーン材の手順
