ノーナルドレーン Nonaldrain
従来のプラスチックボードドレーンの性能を活かした
「環境配慮型バーチカルドレーン材」
ノーナルドレーンは、植物由来の生分解性プラスチックを使用した
環境配慮型プラスチックボードドレーン（ペーパードレーン）です。
- ジオドレーンと同様、フィルターと芯材が分離した複合構造遊離型であり、
集水効果が高くかつ地盤沈下への追従性に優れています。 - 植物をプラスチック化することで有限な資源である石油の使用量を削減し、
さらに大気中の二酸化炭素削減に貢献します。 - エコジオドレーン工法、SPD工法で使用します。
ノーナルドレーンは日本バイオプラスチック協会認定「グリーンプラ」及び「バイオマスプラ」商品です。
日本バイオプラスチック協会
大気中の二酸化炭素を資源として活用する
- 植物が光合成により二酸化炭素と水を使って「でんぷん」を作る。
- でんぷんから生分解性プラスチック「ポリ乳酸」を作る。
- ポリ乳酸を使ってノーナルドレーンを作る。
つまり、ノーナルドレーンは
大気中の二酸化炭素から作られたバーチカルドレーン材です。
ノーナルドレーンの仕様
ノーナルドレーンは、従来のプラスチックボードドレーンの性能をもつ
環境配慮型バーチカルドレーン材です。
- 従来のプラスチックボードドレーンと同等の性能をもっています。
- 生分解性プラスチックを使用することにより、後の掘削時に邪魔になりません。
- 植物由来のプラスチックを使用することにより、石油系原料の使用量を削減でき、持続的社会の形成に寄与します。
１.仕様
| 項目 | 単位 | 仕様 | ||
| 構造 | － | 複合構造遊離型 | ||
| 材質 | 芯材 | － | 生分解性樹脂 | |
| フィルター | － | 生分解性不織布 | ||
| 寸法 | 厚さ | mm | 3.0±0.5 | |
| 幅 | mm | 98.5±5.0 | ||
| 通水溝数 | 本 | 78 | ||
| 引張強度 | 乾燥時 | kN/製品幅 | >2.0 | |
| 湿潤時 | kN/製品幅 | >2.0 | ||
| 面内透水係数 | m/sec | >1.0×10-2 | 350kPa i=1.0 | |
| フィルター透水係数 | m/sec | >1.0×10-4 | － | |
ノーナルドレーンは日本バイオプラスチック協会認定「グリーンプラ」及び「バイオマスプラ」商品です。
日本バイオプラスチック協会

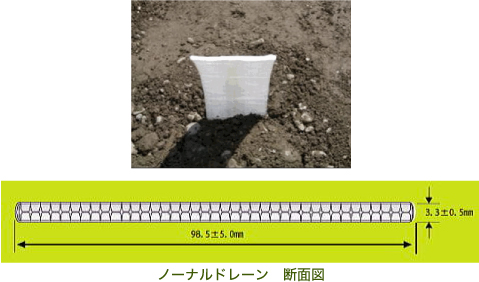

２.形状
３.荷姿例
| 項目 | 単位 | 仕様 |
| 巻長 | m | 250 |
| 巻取外形 | cm | 約106 |
| 巻数（1パレット） | 本 | 18 |
| パレット重量 | kg | 約360 |
| 製品長（1パレット） | m | 4,500 |
ノーナルドレーン-S Nonaldrain-S
ノーナルドレーン-S(NND-S)は、植物由来の生分解性プラスチックを使用した鉛直ドレーンです。
従来のプラスチックボードドレーンがもつ物性と排水性能を維持しつつ、環境に配慮したドレーン材です。
NND-Sは真空圧密工法であるSPD工法（NETIS登録番号CB-070012-A）に用いることを目的としたドレーン材です。従来のNNDと比較し断面が大きく通水能力が大幅に向上しており、大深度（概ね20m以上）のSPD工法において十分な改良効果が期待できます。
１.仕様
| 項目 | 単位 | 仕様 | ||
| 構造 | － | 複合構造遊離型 | ||
| 材質 | 芯材 | － | 生分解性樹脂 | |
| フィルター | － | 生分解性不織布 | ||
| 寸法 | 厚さ | mm | 4.3±0.5 | |
| 幅 | mm | 98.5±5.0 | ||
| 通水溝数 | 本 | 78 | ||
| 引張強度 | 乾燥時 | kN/製品幅 | >2.0 | |
| 面内透水係数 | m/sec | >1.0×10-1 | ||
| 通水量 | m³/年 | >1500 | ||
| フィルター透水係数 | m/sec | >1.0×10-4 | ||
ノーナルドレーン-Sは日本バイオプラスチック協会認定
「グリーンプラ」及び「バイオマスプラ」商品です。
日本バイオプラスチック協会
２.形状
３.荷姿例
| 項目 | 単位 | 仕様 |
| 巻長 | m | 170 |
| 巻取外形 | cm | 約106 |
| 巻数（1パレット） | 本 | 20 |
| パレット重量 | kg | 約400 |
| 製品長（1パレット） | m | 3,400 |
